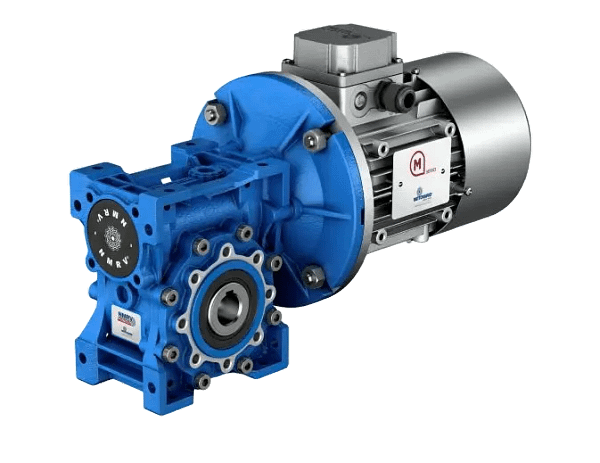

Przekładnia ślimakowa NMRV-P / NRV-P 090

Przekładnia ślimakowa NMRV-P / NRV-P 090

Przekładnie ślimakowe i reduktory NMRV to nowoczesne elementy napędowe zaprojektowane z myślą o wysokiej sprawności i niezawodności w zastosowaniach przemysłowych. Seria NMRV POWER stanowi rozwinięcie klasycznych przekładni ślimakowych, oferując większą elastyczność konfiguracji oraz poprawioną efektywność pracy. Konstrukcja modułowa umożliwia łatwe dopasowanie reduktora do wymagań konkretnej aplikacji – dostępne są wersje kompaktowe oraz zintegrowane walcowo-ślimakowe.

Dzięki ograniczonej liczbie modeli bazowych przekładnie NMRV i NMRV Power pokrywają szeroki zakres mocy znamionowych, zapewniając korzystne parametry momentu obrotowego i wydajności. To sprawia, że są powszechnie stosowane w maszynach przemysłowych, systemach transportowych, automatyce oraz napędach o zróżnicowanym obciążeniu.

Typ
NMRV POWER / NRV POWER
Rozmiar
090
Zakres przełożenia
7,5-100

Kategorie: ,

Charakterystyka techniczna

Wielkość przekładni: 090

  • Dostępne kombinacje: NMRV/NMRV-P

  • Wstępne redukcje w ofercie: HW 040

  • Opcje dodatkowe: osłona ślimacznicy, ramię reakcyjne, kołnierz zdawczy, wał wyjściowy, ogranicznik momentu obrotowego, uszczelniacze vitonowe, oleje do zastosowań nisko- i wysokotemperaturowych oraz przeznaczone do przemysłu spożywczego

  • Wersje aluminiowe są fabrycznie zalane syntetycznym olejem, umożliwiając montaż w dowolnej pozycji bez konieczności modyfikacji ilości oleju

  • Maksymalna moc do 8,92 kW

  • Korpusy wykonane z ciśnieniowo odlewanego aluminium, pokryte farbą epoksydowo-poliestrową w kolorze niebieskim RAL 5010 (norma DIN 1843)

  • Zakres dostępnych przełożeń: od 7,5 do 100

  • Maksymalny moment obrotowy osiąga wartość 432 Nm, a dopuszczalne maksymalne obciążenie promieniowe wynosi 8180 N

  • Ślimacznica produkowana z brązu Cu SN12 Ni2 zgodnie z normą UNI7013-10

  • Szlifowany profil ślimaka spełnia wymagania normy ZI (UNI4760)

  • Dostępne wersje konstrukcyjne: sprzęgło silnika montowane na wale wejściowym, wersja z wałkiem wejściowym, z ogranicznikiem momentu obrotowego oraz z przedłużonym ślimakiem

  • Wytrzymałość na przeciążenia potwierdzona zgodnością z normami ISO.14521, DIN.3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281

Zastosowania przemysłowe

Przekładnie ślimakowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu, szczególnie w urządzeniach podziałowych, napędzie stołu frezarki, wórkach suwnicowych, przenośnikach, wciągarkach i obrotnicach. Są popularne w maszynach transportowych, przenośnikach taśmowych, pakowarkach i automatyce lekkiej. Dzięki samohamowności doskonale sprawdzają się w systemach wymagających zatrzymania pozycji po wyłączeniu napędu, takich jak windy czy systemy podnoszące
