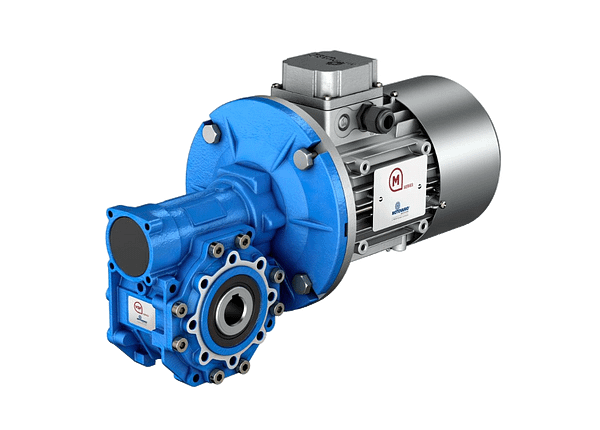

Przekładnia ślimakowa SW, ISW 050

Przekładnia ślimakowa SW, ISW 050

Motoreduktory SW, które stanowią uzupełnienie przekładni ślimakowych NMRV Motovario, mają wznios wału od 30 do 110 mm (rozmiary od 030 do 105) i wyróżniają się zwartą, okrągłą, gładką konstrukcją obudowy, co umożliwia znaczne ograniczenie powierzchni niezbędnej do zabudowy napędu. Dla zapewnienia maksymalnej niezawodności oraz pełnej kompatybilności i efektywności dostaw, podzespoły takie jak ślimak, ślimacznica, łożyska, kołnierz silnikowy i pozostałe akcesoria są identyczne jak w serii NMRV. Dzięki temu SW zapewniają te same parametry montażowe i wytrzymałościowe co najbardziej rozpowszechniona seria reduktorów ślimakowych Motovario

Typ
SW, ISW
Rozmiar
060
Zakres przełożenia
5-100
Kategoria:

Charakterystyka techniczna

Wielkość przekładni: 050

  • Dostępne wersje: SW – połączenie kołnierzowe z silnikiem, ISW – wariant z wałem wejściowym

  • Moc silnika do 2,9 kW

  • Przekładnie wykonane z ciśnieniowo odlewanego aluminium, zalane olejem syntetycznym; mogą być montowane w dowolnej pozycji bez konieczności zmiany ilości oleju

  • Przełożenie w zakresie od 5 do 100

  • Maksymalny moment obrotowy: 88 Nm, dopuszczalne maksymalne obciążenie promieniowe: 4840 N

  • Obudowy z trwałego stopu aluminium – niewielka masa oraz doskonała wytrzymałość mechaniczna

  • Ślimacznica wykonana z brązu Cu SN12 Ni2 (UNI7013-10)

  • Szlifowany profil ślimaka: ZI (UNI4760)

  • Minimalistyczna konstrukcja gwarantująca łatwość montażu i kompaktowe wymiary

  • Malowanie korpusu proszkową farbą epoksydowo-poliestrową w kolorze niebieskim RAL 5010 zgodnie z normą DIN 1843

  • Reduktory dostępne w zestawach i kombinacjach: SW + SW oraz SW + ISW

  • Opcje: ramię reakcyjne, montaż na łapach, kołnierz zdawczy, wał zdawczy, zaślepka ślimacznicy, przedłużony ślimak, ogranicznik momentu
