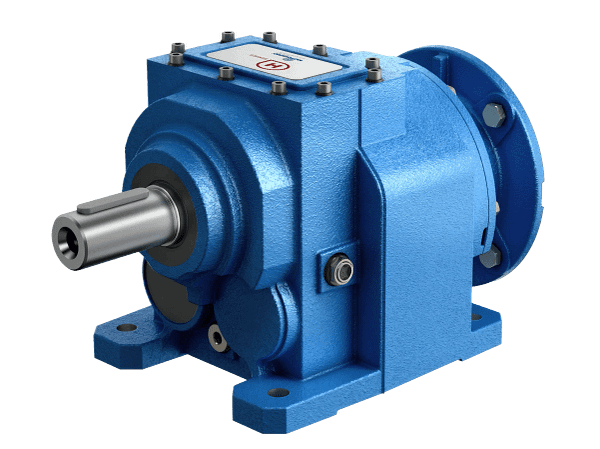

Przekładnia walcowa H050

Przekładnia walcowa H050

Zaprojektowane z myślą o najwyższej niezawodności, przekładnie serii H doskonale sprawdzają się nawet w wyjątkowo wymagających warunkach pracy. Charakteryzują się dużą różnorodnością modeli, dzięki czemu mogą być stosowane w aplikacjach narażonych na wysokie obciążenia promieniowe. Seria H obejmuje szeroki wybór wersji żeliwnych (rozmiary od 030 do 140). Sięgając po żeliwne przekładnie walcowe marki Motovario, zyskujesz solidność i pewne działanie w każdej sytuacji.

Dostępne są konfiguracje z silnikiem w połączeniu kołnierzowym lub z wałem wejściowym. Bogata gama wariantów pozwala dobrać przekładnię walcową idealnie dopasowaną do potrzeb danej aplikacji. Koła zębate wykonane są ze stali, nawęglane i hartowane cieplnie, co zapewnia im wyjątkową trwałość i bezawaryjną pracę.

Nasze rozwiązania współpracują zarówno ze standardowymi silnikami, jak i wersjami z hamulcem, w wykonaniu przeciwwybuchowym lub zasilanymi falownikiem. Przekładnie walcowe proste można montować w wielu pozycjach i na różnych płaszczyznach, dzięki czemu z powodzeniem znajdują zastosowanie w przemyśle spożywczym, chemicznym czy metalurgicznym.

Typ
H – IH – PH – CH
Rozmiar
050
Zakres przełożenia
1,27-267,65
Kategoria:

Charakterystyka techniczna

Wielkość: 050

  • Dostępne wersje: H – kołnierzowe połączenie z silnikiem, IH – z wałem wejściowym, CH – wariant z silnikiem kompaktowym, PH – połączenie przez sprzęgło kłowe

  • Korpus przystosowany do montażu na łapach, z kołnierzem F lub w wersji uniwersalnej U

  • Moc do 6,9 kW dla silnika 4-polowego

  • Koła zębate wykonane ze stali, poddane nawęglaniu i obróbce termicznej, następnie szlifowane i docierane

  • Przekładnia dostępna jako jedno-, dwu- lub trójstopniowa

  • Zakres dostępnych przełożeń: od 1,27 do 267,65

  • Maksymalny moment obrotowy: 500 Nm; dopuszczalne maksymalne obciążenie promieniowe: 1352 N

  • Korpusy z żeliwa szarego o wysokiej wytrzymałości, zoptymalizowane według analizy FEM

  • Zdolność przenoszenia obciążeń obliczona zgodnie z ISO 6336 i potwierdzona wg AGMA 2001

  • Malowanie proszkowe farbą epoksydowo-poliestrową w kolorze niebieskim RAL 5010, zgodnie z normą DIN 1843

  • Akcesoria: kołnierz zdawczy, sprzęgło jednokierunkowe, uszczelniacze vitonowe

Zastosowania

Dzięki temu motoreduktory mogą wytrzymać duże obciążenia i pracować w wymagających warunkach. Branże takie jak produkcja, robotyka i motoryzacja wykorzystują motoreduktory do wydajnego napędzania maszyn i urządzeń . Motoreduktory są szeroko stosowane w zastosowaniach, w których efektywność energetyczna ma kluczowe znaczenie, takich jak systemy energii odnawialnej
